TRASFORMATORI TRI-MONOFASE.

Spesso si ha l'esigenza di alimentare carichi monofase partendo da una rete trifase.

Purtroppo non è semplice ripartire la corrente e la potenza in modo uniforme sulle 3 fasi di alimentazione e questo può essere un inconveniente notevole nel caso di grossi carichi.

I trasformatori trimonofasi distribuiscono sia pure in modo non simmetrico il carico sulle tre fasi di alimentazione.

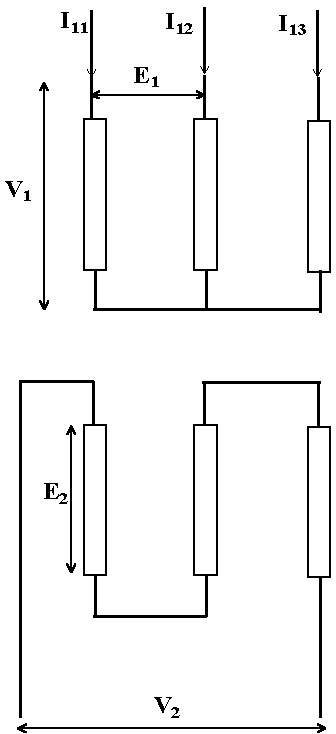

Il metodo più utilizzato consiste nel costruire un trasformatore a 3 colonne con l’avvolgimento primario collegato a stella e il secondario collegato come in figura



Indichiamo con E1 la tensione primaria di fase e con E2 la tensione secondaria di fase.

La potenza di dimensionamento è circa il 20% in più della potenza erogata.

Il numero di spire primario viene calcolato come al solito.

Per il secondario occorre tenere presente che la tensione di uscita è 2 volte la tensione di fase secondaria, quindi per avere una tensione di uscita di 220V la tensione secondaria di fase dovrà essere 110V.

La corrente secondaria è ovviamente uguale in tutti e tre gli avvolgimenti ed è quella erogata al carico.

Ad esempio dimensioniamo un trasformatore trimonofase con le seguenti caratteristiche:

Primario 380V trifase

Secondario: 220 V - 6 kVA

Nell’esempio a 220V abbiamo I2 = 27.27A

La corrente primaria non è uguale nelle 3 fasi: la fase centrale assorbe una corrente doppia delle altre due.

Per calcolare la corrente primaria media I1m = I2 * (E2 / E1)

Nel nostro caso I1m = 27.27 * (110/220) = 13.63 A

La corrente nella fase centrale sarà I12 = I1m * 3 / 2 = 13.63 *1.5 = 20.4A

e la corrente nelle fasi laterali sarà I11 = I13 = I12 / 2 = 10.2 A



Nel seguito ho sviluppato il calcolo del 6kVA

SCHEDA 3/ 15 TRI-MONOFASE

POTENZA DI USCITA VA 6000

Lamierino  TR60 Fe 2.3 W/Kg

PACCO 60 X 90

Spira/Volt = 0.756

PRIMARIO 380V - COLLEGAMENTO STELLA

N° 166 spire f 2.24 per le bobine laterali

N° 166 spire f 3.15 per la bobina centrale Notare il diametro maggiorato

SECONDARIO ( uscita 220V - 27.3A)

N° 84 spire f 3.55 per le 3 bobine
